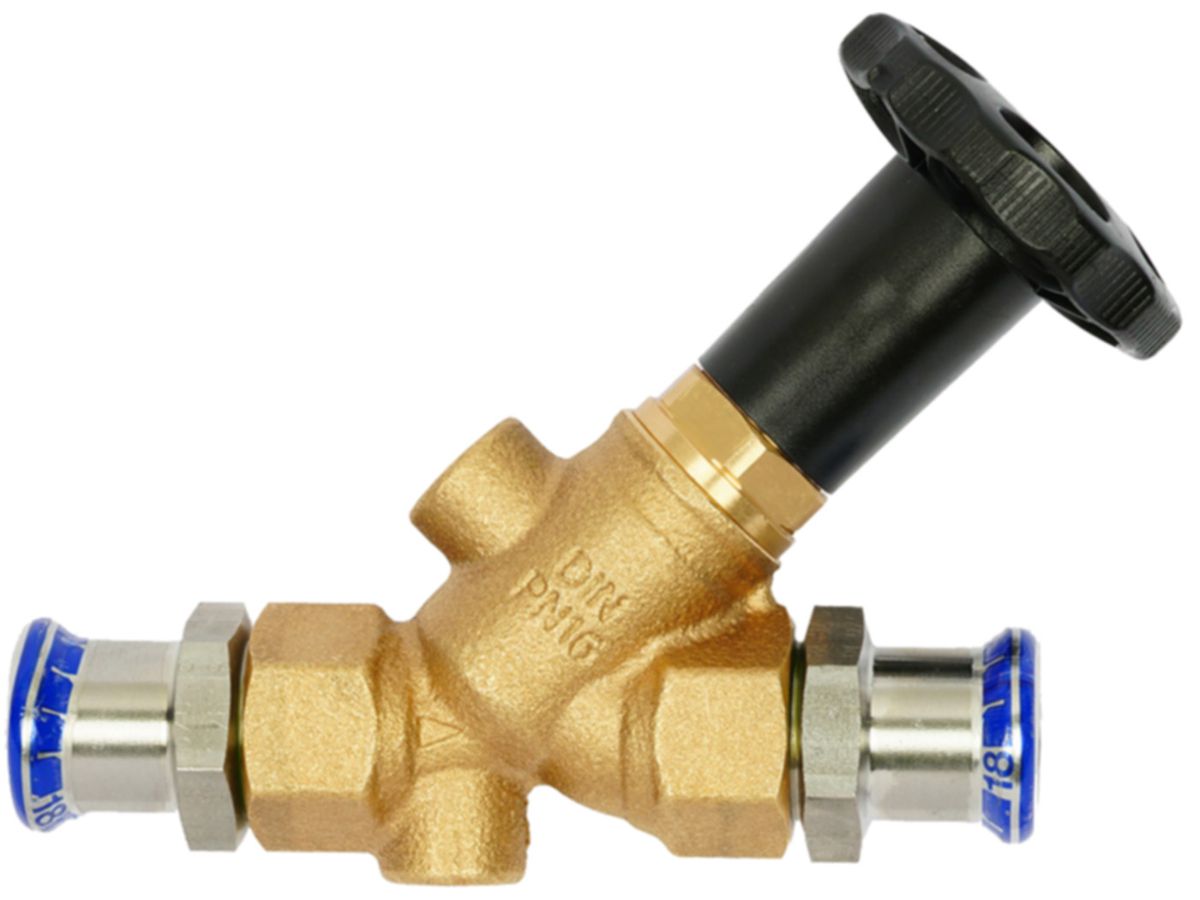

Schrägsitzventil JRG PN16

LegioStop mit Übergang

Schrägsitzventil JRG PN16

LegioStop mit Übergang

Toutes les variantes

Produit	JRG5228

Trouvé: 5

Numéro:

Tri:

17.5 1

18.5 1

25.5 1

27.0 1

29.0 1

86.5 2

104.5 1

116 1

130 1

53 3

60 1

70 1

48.0 1

49.0 1

56.0 1

64.5 1

78.5 1

119 1

121 1

133 1

150 1

176 1

12 1

15 1

20 1

25 1

32 1

1/2 2

1 1

1 1/4 1

3/4 1

621.442 1

621.443 1

621.444 1

621.445 1

621.446 1

5228.015 1

5228.018 1

5228.022 1

5228.028 1

5228.035 1

31.0 1

32.0 1

35.0 1

39.5 1

45.5 1

15 1

18 1

22 1

28 1

35 1

15 1

18 1

22 1

28 1

35 1

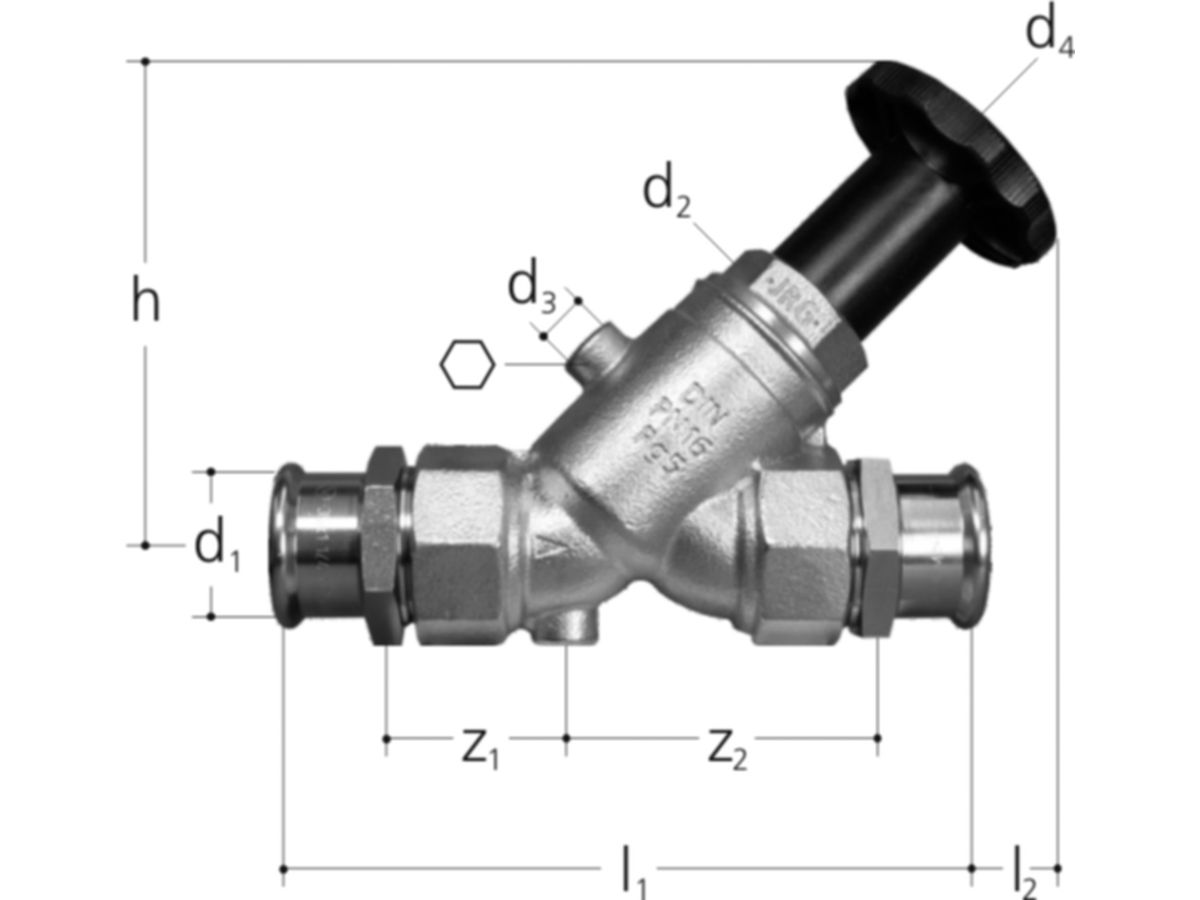

l2 [mm]: 18.5

PN [bar]: 16

h [mm]: 86.5

d4 [mm]: 53

z2 [mm]: 48.0

l1 [mm]: 119

DN: 12

d2 G [Zoll]: 1/2

NPK-Nr.: 621.442

JRG-Nr.: 5228.015

z1 [mm]: 31.0

d [mm]: 15

d1 [mm]: 15

6-kant [mm]: 6

d3 Rp [Zoll]: 1/4

Schrägsitzventil LegioStop DN12 1/2" PN16 (ohne Entleerventil 1/4")

N° d'article

5228.015

l2 [mm]: 17.5

PN [bar]: 16

h [mm]: 86.5

d4 [mm]: 53

z2 [mm]: 49.0

l1 [mm]: 121

DN: 15

d2 G [Zoll]: 1/2

NPK-Nr.: 621.443

JRG-Nr.: 5228.018

z1 [mm]: 32.0

d [mm]: 18

d1 [mm]: 18

6-kant [mm]: 6

d3 Rp [Zoll]: 1/4

Schrägsitzventil LegioStop DN15 1/2" PN16 (ohne Entleerventil 1/4")

N° d'article

5228.018

l2 [mm]: 27.0

PN [bar]: 16

h [mm]: 104.5

d4 [mm]: 53

z2 [mm]: 56.0

l1 [mm]: 133

DN: 20

d2 G [Zoll]: 3/4

NPK-Nr.: 621.444

JRG-Nr.: 5228.022

z1 [mm]: 35.0

d [mm]: 22

d1 [mm]: 22

6-kant [mm]: 6

d3 Rp [Zoll]: 1/4

Schrägsitzventil LegioStop DN20 3/4" PN16 (ohne Entleerventil 1/4")

N° d'article

5228.022

l2 [mm]: 29.0

PN [bar]: 16

h [mm]: 116

d4 [mm]: 60

z2 [mm]: 64.5

l1 [mm]: 150

DN: 25

d2 G [Zoll]: 1

NPK-Nr.: 621.445

JRG-Nr.: 5228.028

z1 [mm]: 39.5

d [mm]: 28

d1 [mm]: 28

6-kant [mm]: 6

d3 Rp [Zoll]: 1/4

Schrägsitzventil LegioStop DN25 1" PN16 (ohne Entleerventil 1/4")

N° d'article

5228.028

l2 [mm]: 25.5

PN [bar]: 16

h [mm]: 130

d4 [mm]: 70

z2 [mm]: 78.5

l1 [mm]: 176

DN: 32

d2 G [Zoll]: 1 1/4

NPK-Nr.: 621.446

JRG-Nr.: 5228.035

z1 [mm]: 45.5

d [mm]: 35

d1 [mm]: 35

6-kant [mm]: 6

d3 Rp [Zoll]: 1/4

Schrägsitzventil LegioStop DN32 11/4" PN16 (ohne Entleerventil 1/4")

N° d'article

5228.035

Description

- Mit Innengewinde und mit Inox M-Profil Übergang, aufgeschraubten Pressenden Mapress
- Gewindeanschluss für Entleerventil mit Verschlusszapfen 5149 verschlossen, ohne Entleerventil
- Gehäuse aus Rotguss, geschliffene, nichtsteigende Ventilstange und -sitz aus Chromnickelstahl
- Dichtungen aus EPDM, Handrad aus Kunststoff, für Wasser bis 90 ° C
