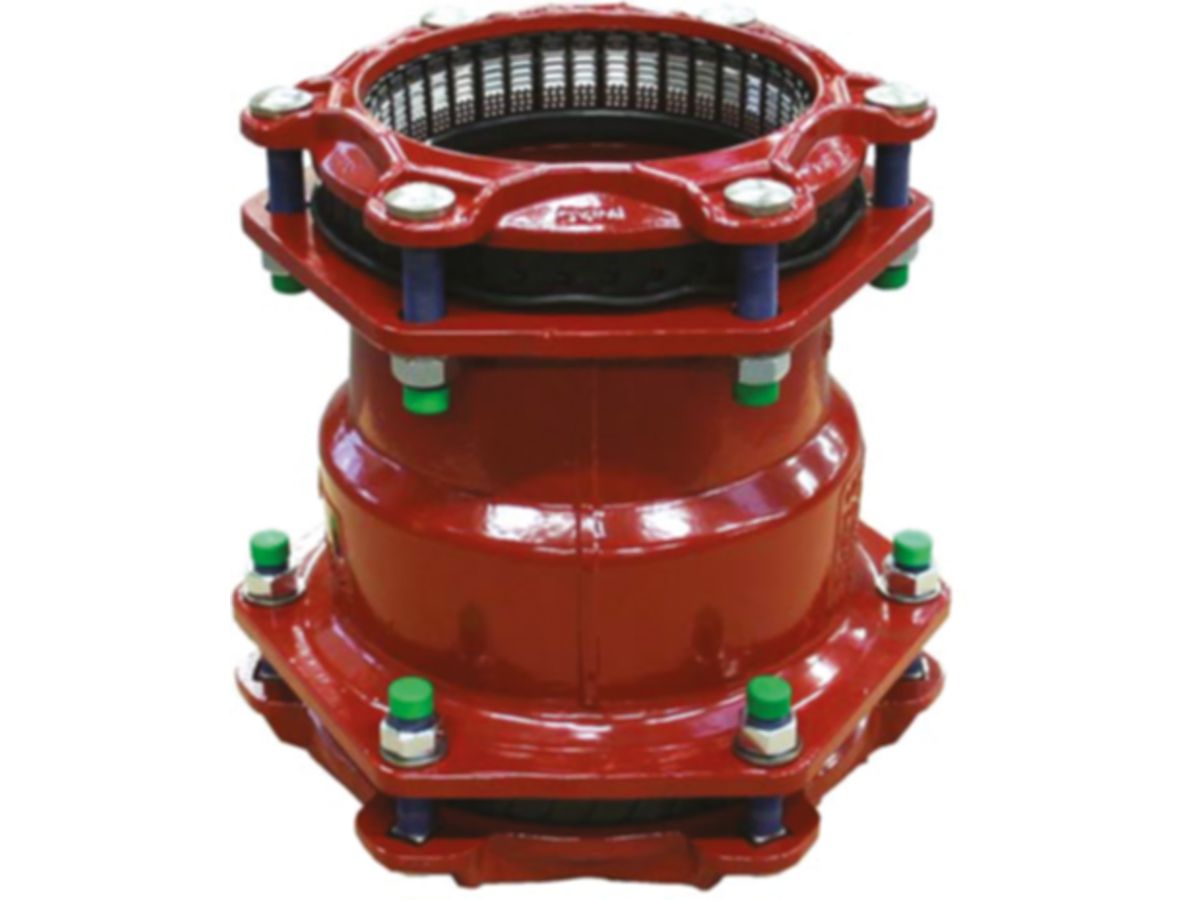

Name: MULTI/JOINT 3107 Reduzierkupplung - längskraftschlüssig, Multi/Fikser
Brand: +GF+
SKU: WAGA3107
Price: 437.05 CHF

NPK-Nr.: 272.437

PN Gas [bar]: 8

Länge [mm]: 268

e [mm]: 3xM12/3xM12

b [mm]: 186

d [mm]: 95

PN Wasser [bar]: 16

DN-DN [mm]: 50 - 65

Dichtbereich 1 [mm]: 46 - 71

Dichtbereich 3 [mm]: 69 - 90

ID min. [mm]: 84

a [mm]: 209 - 254

b [mm]: 186

a [mm]: 209 - 254

Multi/Joint 3107 Kupplung NW 50/ 65 ND16, zugfest, 46- 71 mm / 63- 90 mm

N° d'article

WAGA3107.050065

NPK-Nr.: 741.241

PN Gas [bar]: 8

Länge [mm]: 268

e [mm]: 3xM12/3xM12

b [mm]: 204

d [mm]: 115

PN Wasser [bar]: 16

DN-DN [mm]: 65 - 80

Dichtbereich 1 [mm]: 63 - 90

Dichtbereich 3 [mm]: 84 - 105

ID min. [mm]: 84

a [mm]: 223 - 267

b [mm]: 204

a [mm]: 223 - 267

Multi/Joint 3107 Kupplung NW 65/ 80 ND16, zugfest, 63- 90 mm / 84-105 mm

N° d'article

WAGA3107.065080

NPK-Nr.: 741.252

PN Gas [bar]: 8

Länge [mm]: 265

e [mm]: 3xM12/3xM16

b [mm]: 236

d [mm]: 110

PN Wasser [bar]: 16

DN-DN [mm]: 80 - 100

Dichtbereich 1 [mm]: 84 - 105

Dichtbereich 3 [mm]: 104 - 132

ID min. [mm]: 84

a [mm]: 222 - 270

b [mm]: 236

a [mm]: 222 - 270

Multi/Joint 3107 Kupplung NW 80/100 ND16, zugfest, 84-105 mm / 104-132 mm

N° d'article

WAGA3107.080100

NPK-Nr.: 741.263

PN Gas [bar]: 8

Länge [mm]: 275

e [mm]: 3xM12/4xM16

b [mm]: 264

d [mm]: 120

PN Wasser [bar]: 16

DN-DN [mm]: 100 - 125

Dichtbereich 1 [mm]: 104 - 132

Dichtbereich 3 [mm]: 132 - 155

ID min. [mm]: 90

a [mm]: 228 - 277

b [mm]: 264

a [mm]: 228 - 277

Multi/Joint 3107 Kupplung NW 100/125 ND16, zugfest, 104-132 mm / 132-155 mm

N° d'article

WAGA3107.100125

NPK-Nr.: 741.264

PN Gas [bar]: 8

Länge [mm]: 323

e [mm]: 3xM16/4xM16

b [mm]: 304

d [mm]: 120

PN Wasser [bar]: 16

DN-DN [mm]: 100 - 150

Dichtbereich 1 [mm]: 104 - 132

Dichtbereich 3 [mm]: 154 - 192

ID min. [mm]: 90

a [mm]: 286 - 353

b [mm]: 304

a [mm]: 286 - 353

Multi/Joint 3107 Kupplung NW 100/150 ND16, zugfest, 104-132 mm / 154-192 mm

N° d'article

WAGA3107.100150

NPK-Nr.: 741.274

PN Gas [bar]: 8

Länge [mm]: 322

e [mm]: 4xM16/4xM16

b [mm]: 304

d [mm]: 120

PN Wasser [bar]: 16

DN-DN [mm]: 125 - 150

Dichtbereich 1 [mm]: 132 - 155

Dichtbereich 3 [mm]: 154 - 192

ID min. [mm]: 90

a [mm]: 286 - 346

b [mm]: 304

a [mm]: 286 - 346

Multi/Joint 3107 Kupplung NW 125/150 ND16, zugfest, 132-155 mm / 154-192 mm

N° d'article

WAGA3107.125150

NPK-Nr.: 741.285

PN Gas [bar]: 8

Länge [mm]: 321

e [mm]: 4xM16/6xM16

b [mm]: 354

d [mm]: 120

PN Wasser [bar]: 16

DN-DN [mm]: 150 - 200

Dichtbereich 1 [mm]: 154 - 192

Dichtbereich 3 [mm]: 192 - 232

ID min. [mm]: 110

a [mm]: 290 - 364

b [mm]: 354

a [mm]: 290 - 364

Multi/Joint 3107 Kupplung NW 150/200 ND16, zugfest, 154-192 mm / 192-232 mm

N° d'article

WAGA3107.150200

NPK-Nr.: 272.443

PN Gas [bar]: 8

Länge [mm]: 398

e [mm]: 6xM16/6xM20

b [mm]: 386

d [mm]: 145

PN Wasser [bar]: 16

DN-DN [mm]: 200 - 225

Dichtbereich 1 [mm]: 192 - 232

Dichtbereich 3 [mm]: 230 - 268

ID min. [mm]: 110

a [mm]: 349 - 420

b [mm]: 386

a [mm]: 349 - 420

Multi/Joint 3107 Kupplung NW 200/225 ND16, zugfest, 192-232 mm / 230-268 mm

N° d'article

WAGA3107.200225

NPK-Nr.: 741.326

PN Gas [bar]: 8

Länge [mm]: 424

e [mm]: 6xM20/6xM20

b [mm]: 432

d [mm]: 170

PN Wasser [bar]: 16

DN-DN [mm]: 225 - 250

Dichtbereich 1 [mm]: 230 - 268

Dichtbereich 3 [mm]: 267 - 310

ID min. [mm]: 125

a [mm]: 368 - 450

b [mm]: 432

a [mm]: 368 - 450

Multi/Joint 3107 Kupplung NW 225/250 ND16, zugfest, 230-268 mm / 267-310 mm

N° d'article

WAGA3107.225250

NPK-Nr.: 741.337

PN Gas [bar]: 5

Länge [mm]: 426

e [mm]: 6xM20/8xM20

b [mm]: 490

d [mm]: 170

PN Wasser [bar]: 10

DN-DN [mm]: 250 - 300

Dichtbereich 1 [mm]: 267 - 310

Dichtbereich 3 [mm]: 315 - 356

ID min. [mm]: 130

a [mm]: 405 - 486

b [mm]: 490

a [mm]: 405 - 486

Multi/Joint 3107 Kupplung NW 250/300 ND16, zugfest, 267-310 mm / 315-356 mm

N° d'article

WAGA3107.250300

NPK-Nr.: 272.446

PN Gas [bar]: 5

Länge [mm]: --

e [mm]: 8xM20/8xM20

b [mm]: 534

d [mm]: 225

PN Wasser [bar]: 10

DN-DN [mm]: 300 - 350

Dichtbereich 1 [mm]: 315 - 356

Dichtbereich 3 [mm]: 352 - 393

ID min. [mm]: 130

a [mm]: 443 - 527

b [mm]: 534

a [mm]: 443 - 527

Multi/Joint 3107 Kupplung NW 300/350 ND16, zugfest, 315-356 mm / 352-393 mm

N° d'article

WAGA3107.300350

NPK-Nr.: 272.447

PN Gas [bar]: 5

Länge [mm]: --

e [mm]: 8xM20/10xM20

b [mm]: 574

d [mm]: 240

PN Wasser [bar]: 10

DN-DN [mm]: 350 - 400

Dichtbereich 1 [mm]: 352 - 393

Dichtbereich 3 [mm]: 392 - 433

ID min. [mm]: 130

a [mm]: 472 - 561

b [mm]: 574

a [mm]: 472 - 561

Multi/Joint 3107 Kupplung NW 350/400 ND16, zugfest, 352-393 mm / 392-433 mm

N° d'article

WAGA3107.350400

NPK-Nr.: --

PN Gas [bar]: 5

Länge [mm]: --

e [mm]: 10xM20/10xM20

b [mm]: 641

d [mm]: 275

PN Wasser [bar]: 10

DN-DN [mm]: 400 - 450

Dichtbereich 1 [mm]: 392 - 433

Dichtbereich 3 [mm]: 450 - 482

ID min. [mm]: 160

a [mm]: 483 - 558

b [mm]: 641

a [mm]: 483 - 558

Multi/Joint 3107 Kupplung NW 450/400 ND16, zugfest, 450-482 mm / 392-433 mm

N° d'article

WAGA3107.450400
