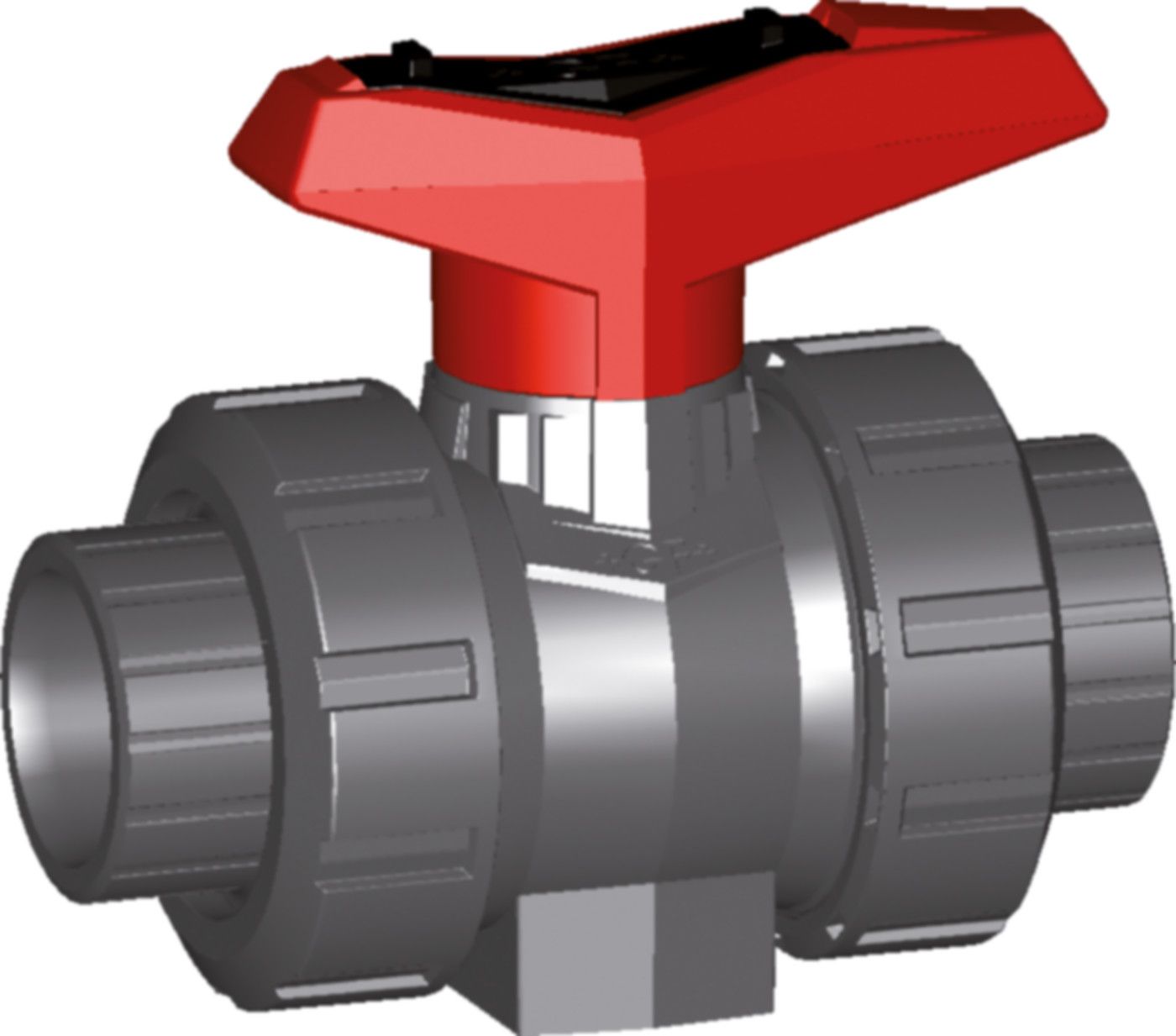

Kugelhahn Typ 546 PVC-U metrisch
mit integrierter Befestigung und Klebm.

Toutes les variantes
N° d'article1615460
Klebefitting PVC-U
7 de 7

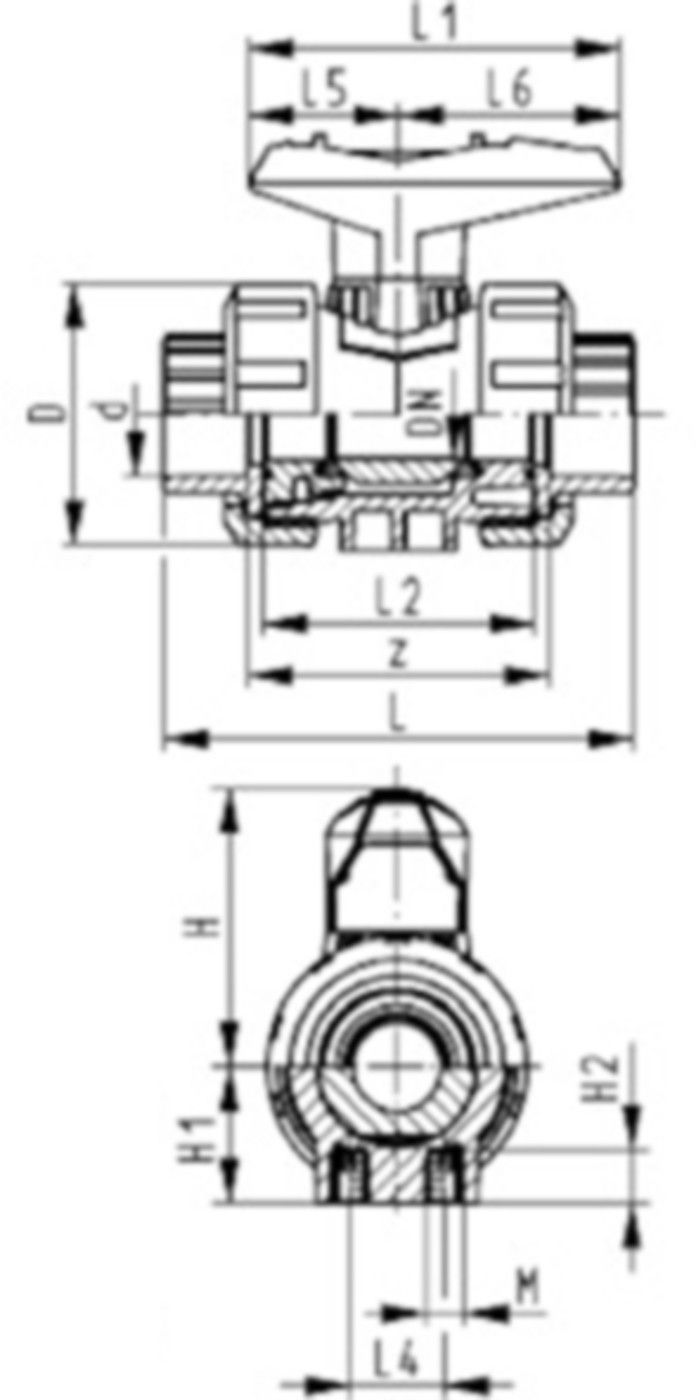

H [mm]
D [mm]
L6 [mm]
L [mm]
H2 [mm]
L4 [mm]
Ø d [mm]
L5 [mm]
L2 [mm]
DN
M
NPK-Nr.
z [mm]
kv-Wert [l / min.]
L1 [mm]
Trouvé: 7
PN [bar]: 16
H [mm]: 61
D [mm]: 50
L6 [mm]: 45
L [mm]: 92
H2 [mm]: 12
L4 [mm]: 25
Ø d [mm]: 16
L5 [mm]: 32
L2 [mm]: 56
DN: 10
M: 6
NPK-Nr.: 581.111
z [mm]: 64
kv-Wert [l / min.]: 71
L1 [mm]: 77
Kugelhahn 546 PVC-U/EPDM d16 DN10 - mit Klebemuffen metrisch

N° d'article 161546061
...

PN [bar]: 16
H [mm]: 61
D [mm]: 50
L6 [mm]: 45
L [mm]: 95
H2 [mm]: 12
L4 [mm]: 25
Ø d [mm]: 20
L5 [mm]: 32
L2 [mm]: 56
DN: 15
M: 6
NPK-Nr.: 581.112
z [mm]: 64
kv-Wert [l / min.]: 185
L1 [mm]: 77
Kugelhahn 546 PVC-U/EPDM d20 DN15 - mit Klebemuffen metrisch

N° d'article 161546062
...

PN [bar]: 16
H [mm]: 74
D [mm]: 58
L6 [mm]: 58
L [mm]: 110
H2 [mm]: 12
L4 [mm]: 25
Ø d [mm]: 25
L5 [mm]: 39
L2 [mm]: 65
DN: 20
M: 6
NPK-Nr.: 581.113
z [mm]: 72
kv-Wert [l / min.]: 350
L1 [mm]: 97
Kugelhahn 546 PVC-U/EPDM d25 DN20 - mit Klebemuffen metrisch

N° d'article 161546063
...

PN [bar]: 16
H [mm]: 80
D [mm]: 68
L6 [mm]: 58
L [mm]: 123
H2 [mm]: 12
L4 [mm]: 25
Ø d [mm]: 32
L5 [mm]: 39
L2 [mm]: 71
DN: 25
M: 6
NPK-Nr.: 581.114
z [mm]: 79
kv-Wert [l / min.]: 700
L1 [mm]: 97
Kugelhahn 546 PVC-U/EPDM d32 DN25 - mit Klebemuffen metrisch

N° d'article 161546064
...

PN [bar]: 16
H [mm]: 95
D [mm]: 84
L6 [mm]: 74
L [mm]: 146
H2 [mm]: 15
L4 [mm]: 45
Ø d [mm]: 40
L5 [mm]: 54
L2 [mm]: 85
DN: 32
M: 8
NPK-Nr.: 581.115
z [mm]: 94
kv-Wert [l / min.]: 1000
L1 [mm]: 128
Kugelhahn 546 PVC-U/EPDM d40 DN32 - mit Klebemuffen metrisch

N° d'article 161546065
...

PN [bar]: 16
H [mm]: 102
D [mm]: 97
L6 [mm]: 74
L [mm]: 157
H2 [mm]: 15
L4 [mm]: 45
Ø d [mm]: 50
L5 [mm]: 54
L2 [mm]: 89
DN: 40
M: 8
NPK-Nr.: 581.116
z [mm]: 95
kv-Wert [l / min.]: 1600
L1 [mm]: 128
Kugelhahn 546 PVC-U/EPDM d50 DN40 - mit Klebemuffen metrisch

N° d'article 161546066
...

PN [bar]: 16
H [mm]: 117
D [mm]: 124
L6 [mm]: 87
L [mm]: 183
H2 [mm]: 15
L4 [mm]: 45
Ø d [mm]: 63
L5 [mm]: 66
L2 [mm]: 101
DN: 50
M: 8
NPK-Nr.: 581.117
z [mm]: 107
kv-Wert [l / min.]: 3100
L1 [mm]: 152
Kugelhahn 546 PVC-U/EPDM d63 DN50 - mit Klebemuffen metrisch

N° d'article 161546067
...


Description

- Mit int. Befestigung und Klebemuffen metrisch, Radial ein- und ausbaubar
- Kugeldichtung aus PTFE, integrierte Gewindebuchsen für die Befestigung der Armatur
- z-Mass, Anschlussteil und Überwurfmutter sind nicht kompatibel zu Typ 346
- (DN10/15-50) bzw. Typ 370 (DN65-100)
Option:
- Armatur individuell konfigurierbar (bitte kontaktieren Sie unseren Kundendienst)
- Multifunktions-Modul mit integrierten Endschaltern
- Stellantriebe pneumatisch und elektrisch von Georg Fischer
