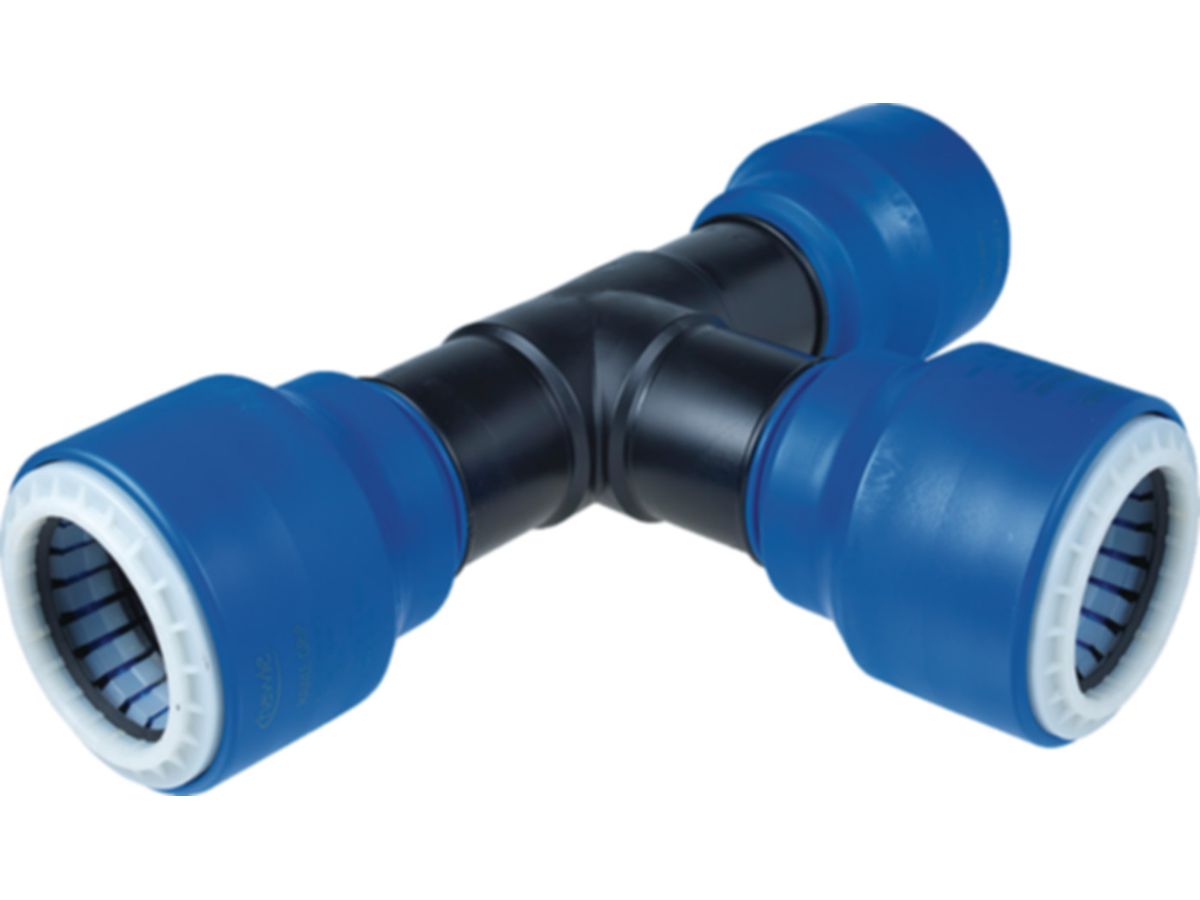

Name: T-Stück HAWLE-GRIP, PN 16 - 7281
Brand: Hawle
SKU: HA7281
Price: 1017.43 CHF

NPK-Nr.: 452.116

PN [bar]: 16

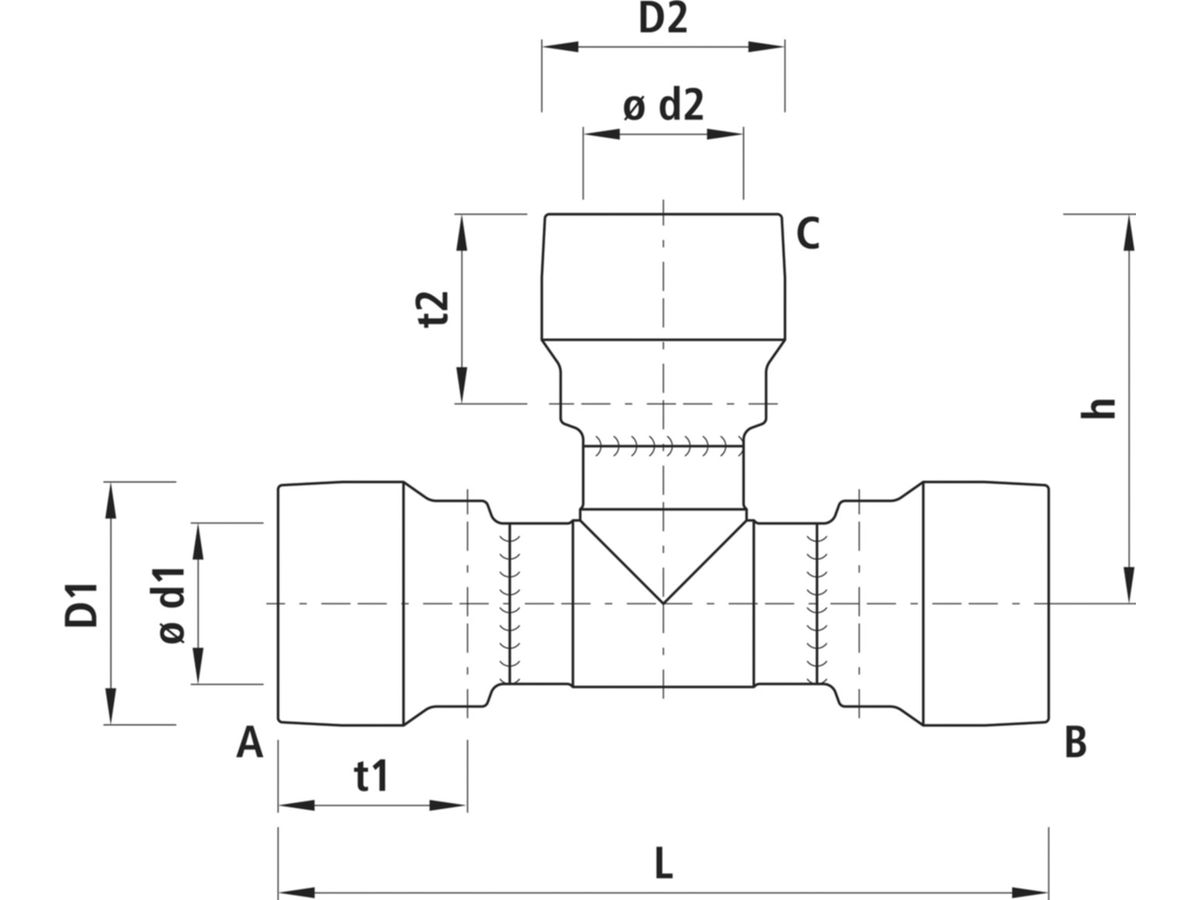

L [mm]: 520

Ø d1 [mm]: 90

t1 [mm]: 140

D1 [mm]: 152

Ø d2 [mm]: 90

h [mm]: 260

D2 [mm]: 152

t2 [mm]: 140

Ø d2 [mm]: 90

D2 [mm]: 152

D1 [mm]: 152

Ø d1 [mm]: 90

T-Stück HAWLE-GRIP PN 16 d 90/ 90 mm 7281

Artikel-Nr:

HA7281.090090

NPK-Nr.: 452.117

PN [bar]: 16

L [mm]: 595

Ø d1 [mm]: 110

t1 [mm]: 145

D1 [mm]: 175

Ø d2 [mm]: 110

h [mm]: 303

D2 [mm]: 175

t2 [mm]: 145

Ø d2 [mm]: 110

D2 [mm]: 175

D1 [mm]: 175

Ø d1 [mm]: 110

T-Stück HAWLE-GRIP PN 16 d 110/110 mm 7281

Artikel-Nr:

HA7281.110110

NPK-Nr.: 452.318

PN [bar]: 16

L [mm]: 710

Ø d1 [mm]: 125

t1 [mm]: 148

D1 [mm]: 190

Ø d2 [mm]: 110

h [mm]: 344

D2 [mm]: 175

t2 [mm]: 145

Ø d2 [mm]: 110

D2 [mm]: 175

D1 [mm]: 190

Ø d1 [mm]: 125

T-Stück HAWLE-GRIP PN 16 d 125/110 mm 7281

Artikel-Nr:

HA7281.125110

NPK-Nr.: 452.118

PN [bar]: 16

L [mm]: 602

Ø d1 [mm]: 125

t1 [mm]: 148

D1 [mm]: 190

Ø d2 [mm]: 125

h [mm]: 304

D2 [mm]: 190

t2 [mm]: 148

Ø d2 [mm]: 125

D2 [mm]: 190

D1 [mm]: 190

Ø d1 [mm]: 125

T-Stück HAWLE-GRIP PN 16 d 125/125 mm 7281

Artikel-Nr:

HA7281.125125

NPK-Nr.: 452.322

PN [bar]: 16

L [mm]: 818

Ø d1 [mm]: 160

t1 [mm]: 163

D1 [mm]: 234

Ø d2 [mm]: 110

h [mm]: 375

D2 [mm]: 175

t2 [mm]: 145

Ø d2 [mm]: 110

D2 [mm]: 175

D1 [mm]: 234

Ø d1 [mm]: 160

T-Stück HAWLE-GRIP PN 16 d 160/110 mm 7281

Artikel-Nr:

HA7281.160110

NPK-Nr.: 452.332

PN [bar]: 16

L [mm]: 818

Ø d1 [mm]: 160

t1 [mm]: 163

D1 [mm]: 234

Ø d2 [mm]: 125

h [mm]: 365

D2 [mm]: 190

t2 [mm]: 148

Ø d2 [mm]: 125

D2 [mm]: 190

D1 [mm]: 234

Ø d1 [mm]: 160

T-Stück HAWLE-GRIP PN 16 d 160/125 mm 7281

Artikel-Nr:

HA7281.160125

NPK-Nr.: 452.122

PN [bar]: 16

L [mm]: 712

Ø d1 [mm]: 160

t1 [mm]: 163

D1 [mm]: 234

Ø d2 [mm]: 160

h [mm]: 358

D2 [mm]: 234

t2 [mm]: 163

Ø d2 [mm]: 160

D2 [mm]: 234

D1 [mm]: 234

Ø d1 [mm]: 160

T-Stück HAWLE-GRIP PN 16 d 160/160 mm 7281

Artikel-Nr:

HA7281.160160

NPK-Nr.: 452.323

PN [bar]: 16

L [mm]: 910

Ø d1 [mm]: 180

t1 [mm]: 185

D1 [mm]: 260

Ø d2 [mm]: 110

h [mm]: 380

D2 [mm]: 175

t2 [mm]: 145

Ø d2 [mm]: 110

D2 [mm]: 175

D1 [mm]: 260

Ø d1 [mm]: 180

T-Stück HAWLE-GRIP PN 16 d 180/110 mm 7281

Artikel-Nr:

HA7281.180110

NPK-Nr.: 452.333

PN [bar]: 16

L [mm]: 880

Ø d1 [mm]: 180

t1 [mm]: 185

D1 [mm]: 260

Ø d2 [mm]: 125

h [mm]: 390

D2 [mm]: 190

t2 [mm]: 148

Ø d2 [mm]: 125

D2 [mm]: 190

D1 [mm]: 260

Ø d1 [mm]: 180

T-Stück HAWLE-GRIP PN 16 d 180/125 mm 7281

Artikel-Nr:

HA7281.180125

NPK-Nr.: 452.353

PN [bar]: 16

L [mm]: 910

Ø d1 [mm]: 180

t1 [mm]: 185

D1 [mm]: 260

Ø d2 [mm]: 160

h [mm]: 420

D2 [mm]: 234

t2 [mm]: 163

Ø d2 [mm]: 160

D2 [mm]: 234

D1 [mm]: 260

Ø d1 [mm]: 180

T-Stück HAWLE-GRIP PN 16 d 180/160 mm 7281

Artikel-Nr:

HA7281.180160

NPK-Nr.: 452.123

PN [bar]: 16

L [mm]: 840

Ø d1 [mm]: 180

t1 [mm]: 185

D1 [mm]: 260

Ø d2 [mm]: 180

h [mm]: 420

D2 [mm]: 260

t2 [mm]: 185

Ø d2 [mm]: 180

D2 [mm]: 260

D1 [mm]: 260

Ø d1 [mm]: 180

T-Stück HAWLE-GRIP PN 16 d 180/180 mm 7281

Artikel-Nr:

HA7281.180180

NPK-Nr.: 452.324

PN [bar]: 16

L [mm]: 1020

Ø d1 [mm]: 200

t1 [mm]: 213

D1 [mm]: 285

Ø d2 [mm]: 110

h [mm]: 390

D2 [mm]: 175

t2 [mm]: 145

Ø d2 [mm]: 110

D2 [mm]: 175

D1 [mm]: 285

Ø d1 [mm]: 200

T-Stück HAWLE-GRIP PN 16 d 200/110 mm 7281

Artikel-Nr:

HA7281.200110

NPK-Nr.: 452.334

PN [bar]: 16

L [mm]: 1020

Ø d1 [mm]: 200

t1 [mm]: 213

D1 [mm]: 285

Ø d2 [mm]: 125

h [mm]: 400

D2 [mm]: 190

t2 [mm]: 148

Ø d2 [mm]: 125

D2 [mm]: 190

D1 [mm]: 285

Ø d1 [mm]: 200

T-Stück HAWLE-GRIP PN 16 d 200/125 mm 7281

Artikel-Nr:

HA7281.200125

NPK-Nr.: 452.354

PN [bar]: 16

L [mm]: 1020

Ø d1 [mm]: 200

t1 [mm]: 213

D1 [mm]: 285

Ø d2 [mm]: 160

h [mm]: 435

D2 [mm]: 234

t2 [mm]: 163

Ø d2 [mm]: 160

D2 [mm]: 234

D1 [mm]: 285

Ø d1 [mm]: 200

T-Stück HAWLE-GRIP PN 16 d 200/160 mm 7281

Artikel-Nr:

HA7281.200160

NPK-Nr.: 452.124

PN [bar]: 16

L [mm]: 890

Ø d1 [mm]: 200

t1 [mm]: 213

D1 [mm]: 285

Ø d2 [mm]: 200

h [mm]: 445

D2 [mm]: 285

t2 [mm]: 213

Ø d2 [mm]: 200

D2 [mm]: 285

D1 [mm]: 285

Ø d1 [mm]: 200

T-Stück HAWLE-GRIP PN 16 d 200/200 mm 7281

Artikel-Nr:

HA7281.200200

NPK-Nr.: 452.325

PN [bar]: 16

L [mm]: 1040

Ø d1 [mm]: 225

t1 [mm]: 216

D1 [mm]: 315

Ø d2 [mm]: 110

h [mm]: 440

D2 [mm]: 175

t2 [mm]: 145

Ø d2 [mm]: 110

D2 [mm]: 175

D1 [mm]: 315

Ø d1 [mm]: 225

T-Stück HAWLE-GRIP PN 16 d 225/110 mm 7281

Artikel-Nr:

HA7281.225110

NPK-Nr.: 452.335

PN [bar]: 16

L [mm]: 1040

Ø d1 [mm]: 225

t1 [mm]: 216

D1 [mm]: 315

Ø d2 [mm]: 125

h [mm]: 440

D2 [mm]: 190

t2 [mm]: 148

Ø d2 [mm]: 125

D2 [mm]: 190

D1 [mm]: 315

Ø d1 [mm]: 225

T-Stück HAWLE-GRIP PN 16 d 225/125 mm 7281

Artikel-Nr:

HA7281.225125

NPK-Nr.: 452.355

PN [bar]: 16

L [mm]: 1040

Ø d1 [mm]: 225

t1 [mm]: 216

D1 [mm]: 315

Ø d2 [mm]: 160

h [mm]: 450

D2 [mm]: 234

t2 [mm]: 163

Ø d2 [mm]: 160

D2 [mm]: 234

D1 [mm]: 315

Ø d1 [mm]: 225

T-Stück HAWLE-GRIP PN 16 d 225/160 mm 7281

Artikel-Nr:

HA7281.225160

NPK-Nr.: --

PN [bar]: 16

L [mm]: 1040

Ø d1 [mm]: 225

t1 [mm]: 216

D1 [mm]: 315

Ø d2 [mm]: 180

h [mm]: 475

D2 [mm]: 260

t2 [mm]: 185

Ø d2 [mm]: 180

D2 [mm]: 260

D1 [mm]: 315

Ø d1 [mm]: 225

T-Stück HAWLE-GRIP PN 16 d 225/180 mm 7281

Artikel-Nr:

HA7281.225180

NPK-Nr.: 452.125

PN [bar]: 16

L [mm]: 970

Ø d1 [mm]: 225

t1 [mm]: 216

D1 [mm]: 315

Ø d2 [mm]: 225

h [mm]: 486

D2 [mm]: 315

t2 [mm]: 216

Ø d2 [mm]: 225

D2 [mm]: 315

D1 [mm]: 315

Ø d1 [mm]: 225

T-Stück HAWLE-GRIP PN 16 d 225/225 mm 7281

Artikel-Nr:

HA7281.225225
